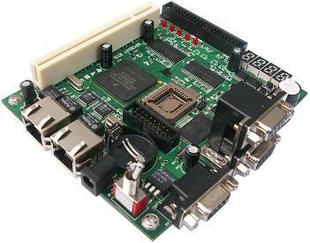

MPC8247系列套件是一套完整的基于摩托羅拉MPC8247系列處理器的嵌入式開發平臺，該系列集成PowerPC處理器適用于那些對成本、空間、功耗和性能都有很高要求的應用領域；該器件有較高的集成度，從而降低了系統的組成開銷。高集成度的結果是簡化了電路板的設計，降低了功耗和加快了開發調試時間。

這種低成本多用途的集成處理器的設計目標是使用PCI接口的網絡基礎結構、電訊和其它嵌入式應用。它可用于路由器、接線器、網絡存儲應用和圖像顯示系統。智心勝達MPC8247系列套件集成摩托羅拉MPC8247系列處理器，128M的SDRAM以及16M的FLASH，為用戶的軟件研發提供了足夠的空間。底板上則提供非常豐富的外設接口：兩個10M/100M以太網接口、三個四線RS-232串口等。系統具有體積小、耗電低、處理能力強、網絡功能強大等特點，能夠裝載和運行嵌入式Linux操作系統。用戶可以在這個系統平臺上進行自主軟件開發，并對MPC8247系列進行測試和評估。MPC8247系列套件中提供底板硬件電路圖及硬件設計文檔，極大的方便了用戶進行系統設計開發。智心勝達MPC8247系列套件提供完備的嵌入式LINUX開發環境及豐富的開發調測工具軟件。

對于MPC8247系列系列處理器，MPC8247/8248/8271/8272管腳具有兼容性，功能也大致相同，本開發套件目前主要使用MPC8247處理器。

開發板設計特點如下：

1.將CPU盡量多的資源通過接口引出，兼容更多的應用環境。

2.不需要重新投板，CPU全面支持MPC8247系列系列的所有封裝為BGA516的CPU。兼容Freescale PowerQuicc II的MPC8247、MPC8248、MPC8271、MPC8272等處理器。

3.Boot部分同時支持PLCC32封裝的小Flash啟動和TSOP封裝的大Flash啟動。通過跳線配置從哪一片F(xiàn)lash啟動。系統正常工作的時候，從大Flash啟動。當系統由于誤操作等其他原因而啟動不起來的時候，可以從小Flash啟動，恢復系統。

4.開發板的所有開發不需要昂貴的PowerPC仿真器。不需要擔心誤操作而造成的系統啟動不了的麻煩。

5.適應更多的應用環境，大Flash同時兼容8MB/16MB/32M/64MB的Flash,SDRAM兼容64MB/128MB/256MB大小。

6.內存芯片根據需要可選民用級別和工業級別。同時兼容三星、現代、Micron等公司的內存芯片。

7.電源對外統一5V電源輸入，板上所需要的3.3V I/O電壓和1.5V核心電壓都從這個電壓分壓而成。

8.電源提供允許寬范圍電壓，最低4.5V，最高18V都可以兼容。

9. 板載CPU時鐘跳線，允許根據實際情況修改系統運行頻率。使用電阻配置，支持開發板的抗震性能和穩定性能。

開發板允許通過跳線配置(或者電阻配置)，使用單片大Flash直接允許，而不使用PLCC封裝的小Flash，允許在有抗震性能要求的應用中使用。

具體附件：

l MPC8247開發板一塊

l DB9串口連接線

l 5V/3A系統直流電源變壓器一個

l 系統開發資料光盤1張（內含板子的詳細設計開發操作說明）

軟件支持：

l bootloader for MPC8247的源代碼

l linux的操作系統源代碼，內含板子的各種驅動源代碼

l 各種測試程序源代碼

l 有關的基于Linux開發的文檔

l 開發板的接口文檔手冊

l 開發板的pdf版本以及ProtelDXP2004版本的原理圖，原理圖庫文件，PCB圖庫文件
